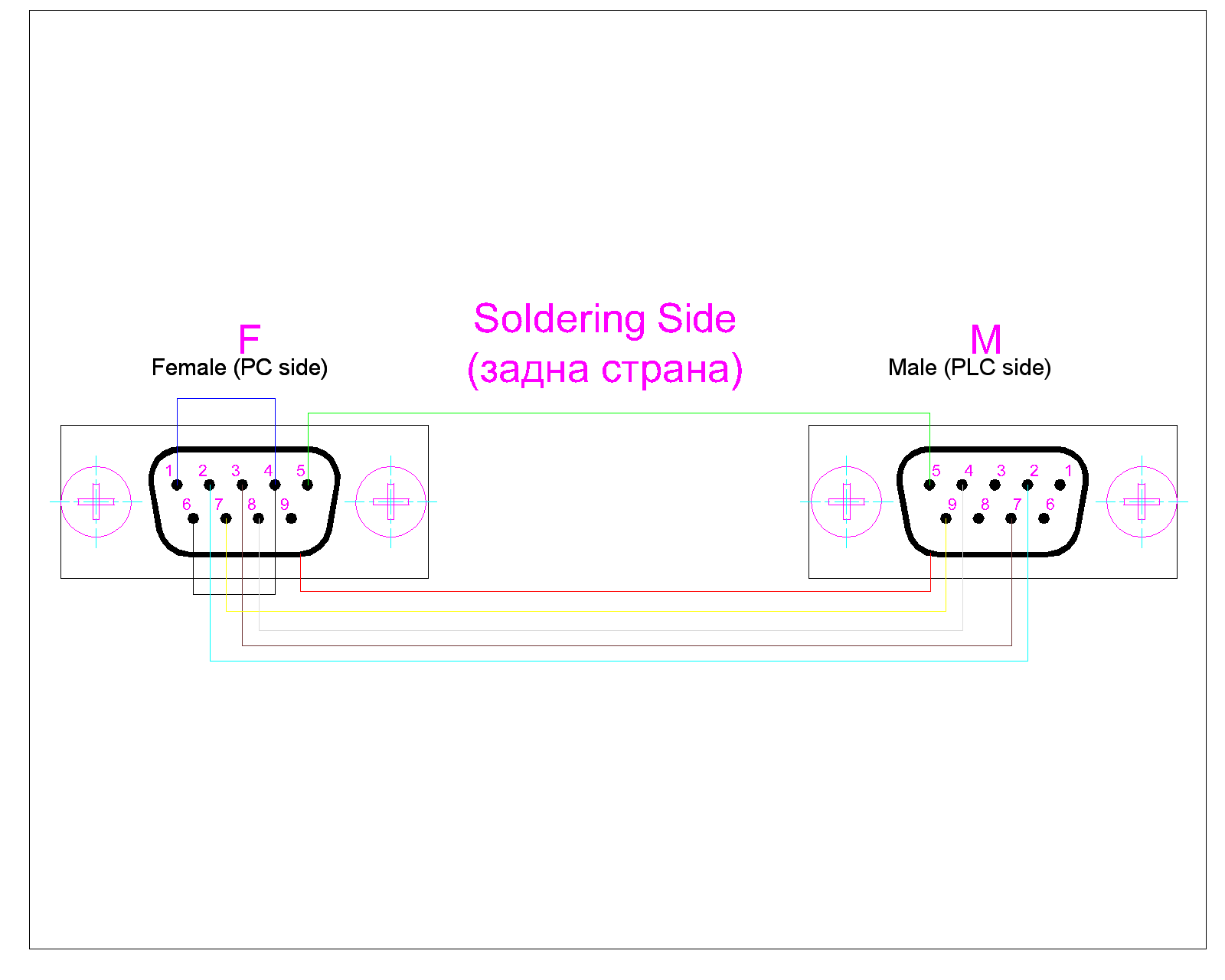

Схема на RS232 кабел за програмиране на АС500 (PC-PLC).

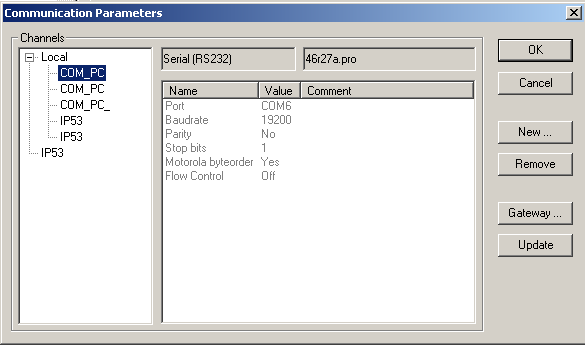

Настроки на комуникационните параметри. Номера на COM порта трябва да съответства на номера на порта (вж. Device Manager), към който е прикачен кабела. Смяната става с двоен клик върху Value (COM6 в примерния скрин шот) и стрелки нагоре или надолу.

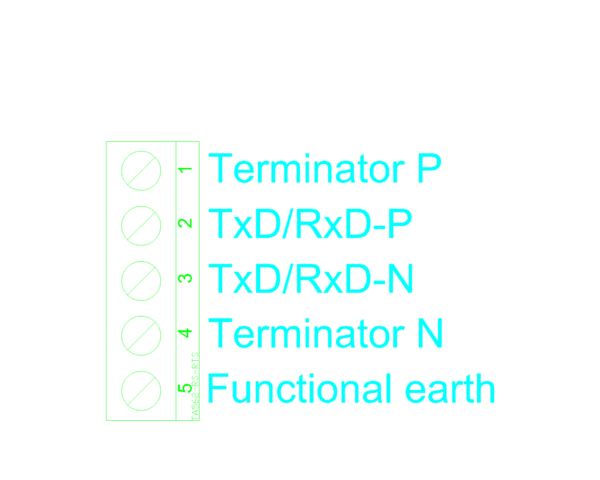

TA562 - klemi

Описание - клеми TA562-RS-RTC
CP415 cable diagram

CP415 TouchScreen - кабел за програмирене.
CP415 cable diagram

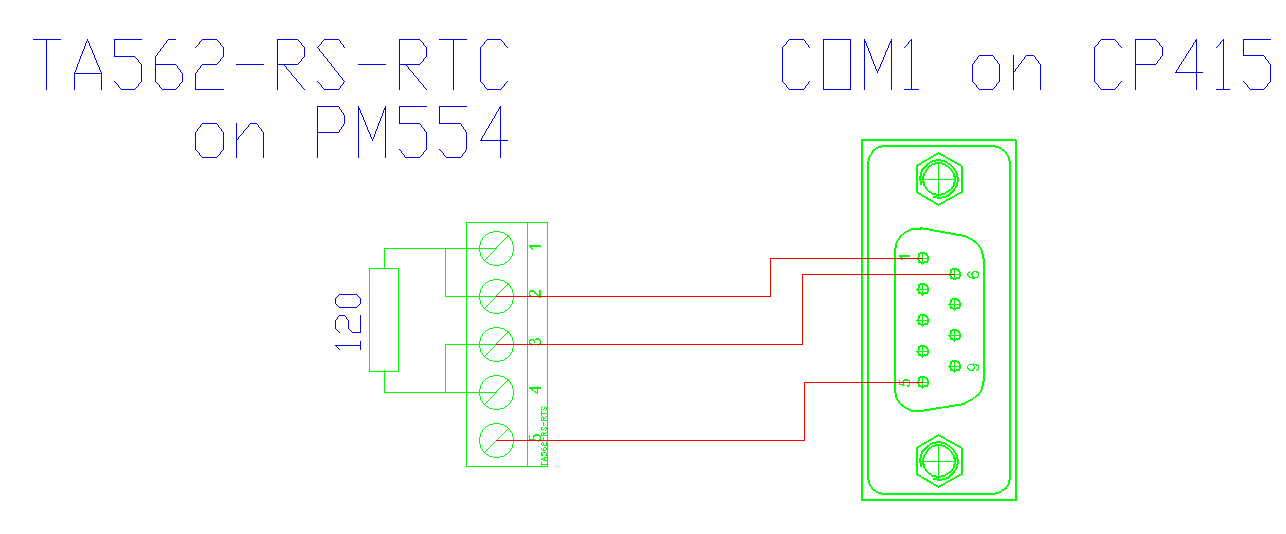

CP415 Кабел за комуникация CP145 - PM554 (COM2 - TA562-RS-RTC).

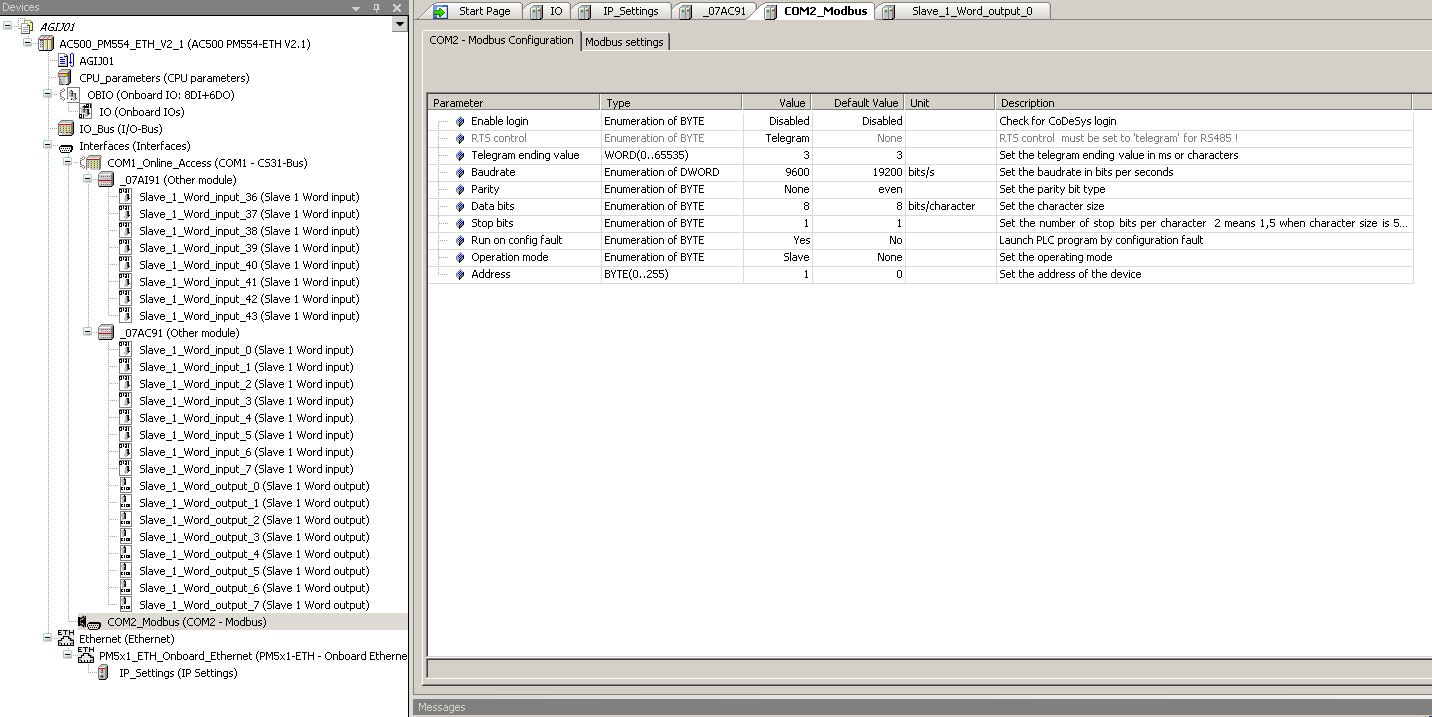

CP415 Настройки в Control Builder Plus (COM2 - TA562-RS-RTC).
