Настройка на PLC за комуникация през ethernet


Настройка на IP чрез SYCON.net

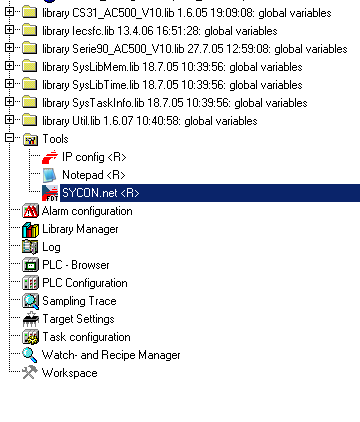

1. Стартираме приложението от дървото с ресурсите (в директорията "tools")

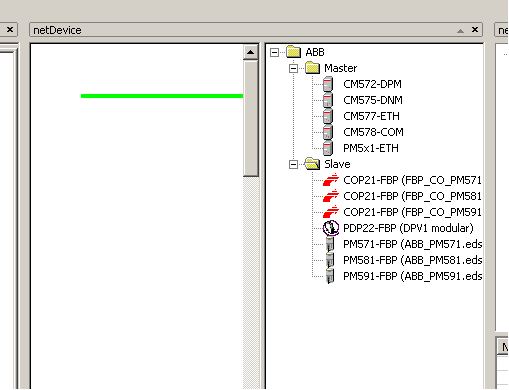

2. "Издърпваме" с мишката вярното устройство от дървото с устройствата до BUS-а (зелената линия).


3. Двоен клик върху устройството за да се отвори конфигурационния прозорец.

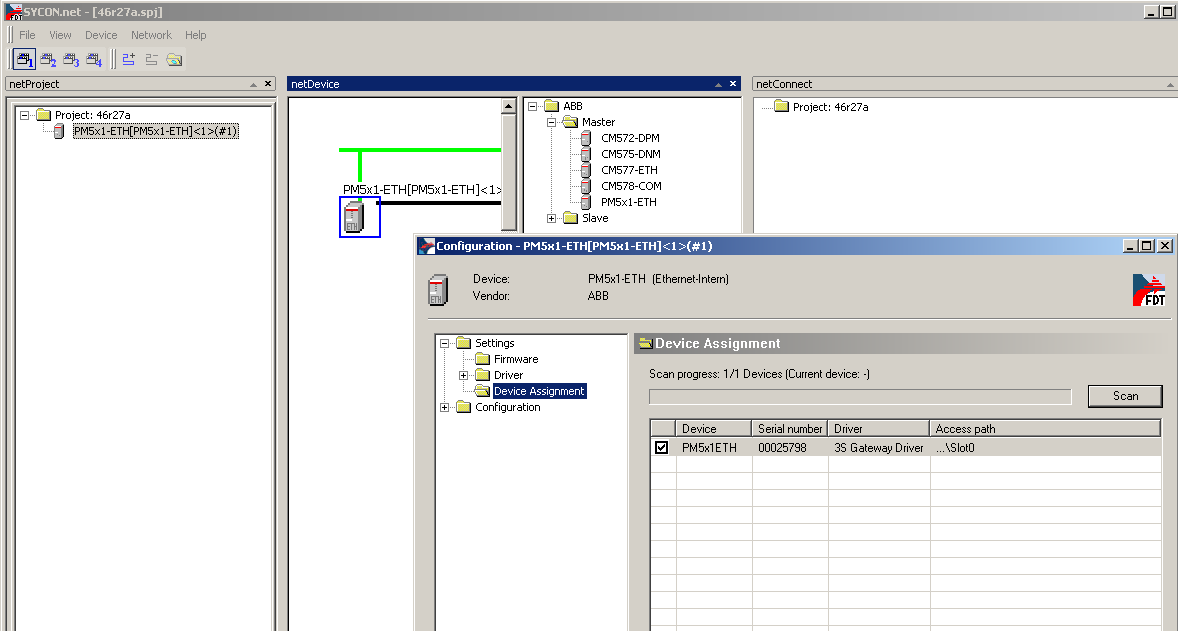

4. Избираме опцията (папка) Device Assigment от дървото с настройките, след което маркираме устройството, което ще конфигурираме. За да се види PLC-то трябва да е включено с правилни конфигурационни параметри. Комуникационните параметри се задават от Settings -> Driver -> 3S Gatewey Driver -> Gateway Configuration и са идентични с настройките, които се задават в CoDeSys за обичайното програмиране на контролера.

5. Избираме опцията IP_Setup от Configuration и задаваме желаните IP, Subnetmask и Gatewey

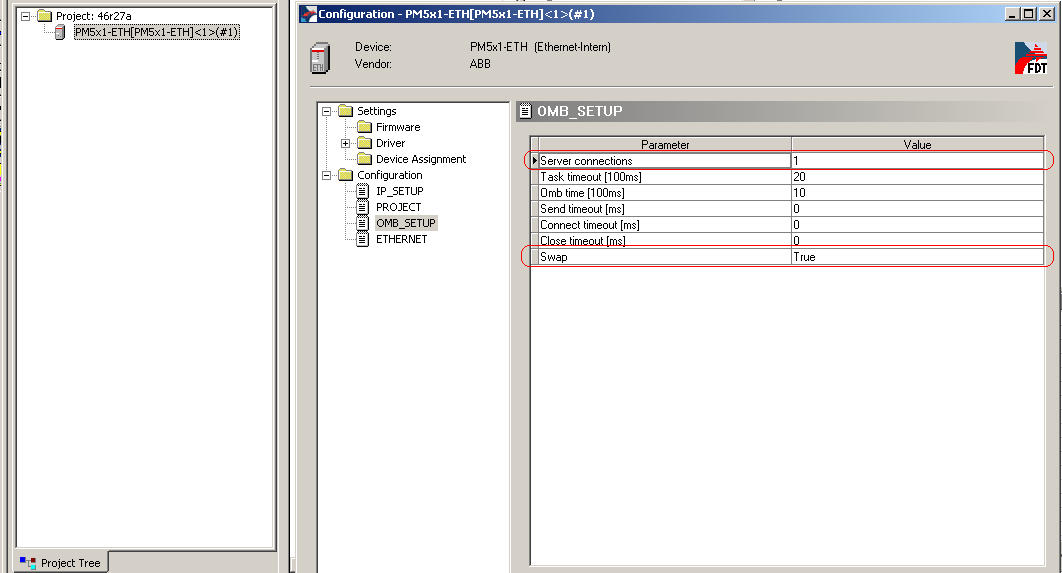

6. В OMB_SETUP задайте стойност "1" на Server connection - параметъра и "true" на Swap - параметъра.

7. ОК на диалоговия прозорец Configuration.

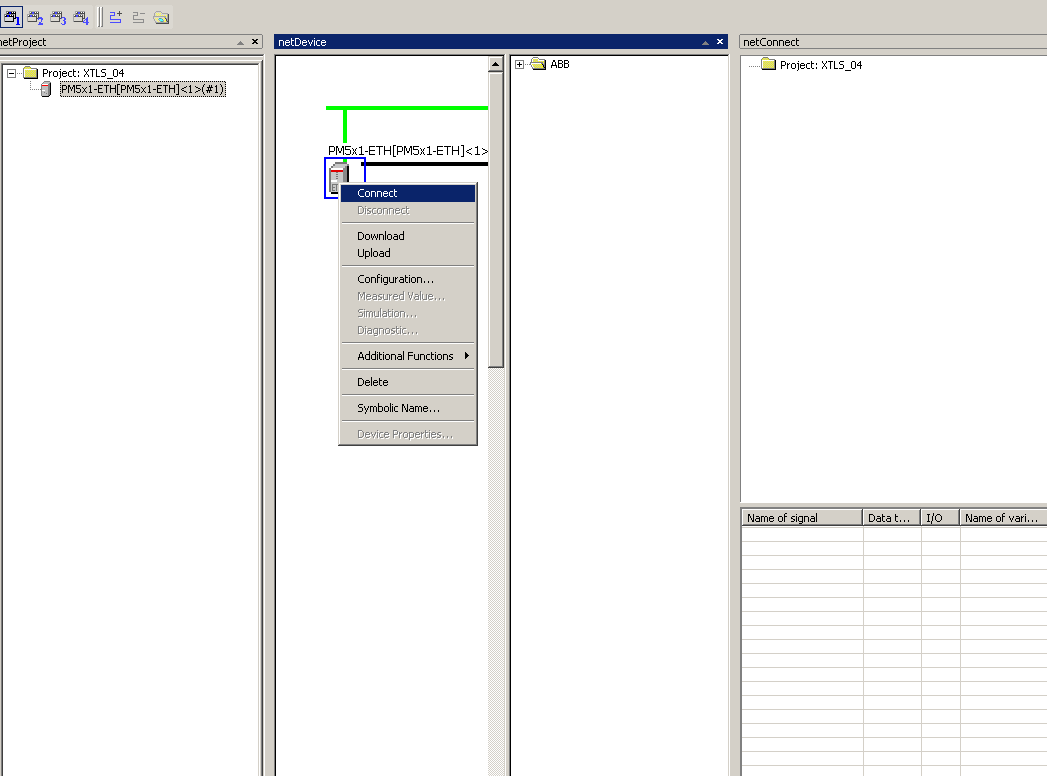

8.Десен бутон върху така конфигурираното устройстово -> Connect. при коректно конфигурирана връзка надписа над устройството трябва да стане на зелен фон.

9. Десен бутон -> Download, след което потвърдете процеса в появилия се диалогов прозорец.



На този етап трябва да имате пинг към новозададения IP адрес на устройството .... стига PLC-то да е вкл. в мрежата разбира се.

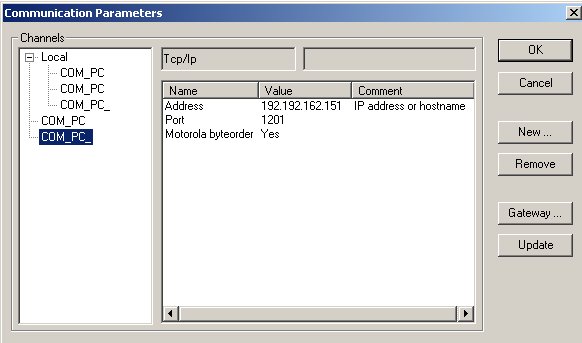

След появата на пинг PLC-то може да се програмира през Ethernet от CoDeSys чрез следните настройки:

... където 192.192.162.151 e IP адреса на PLC.

!!!След Reset (Oroginal) пинга към PLC се губи, съответно и възможността за програмиране през етернет



Схема на RS232 кабел за връзка PC - AC500 контролер.





Следваща стъпка -> Настройка на TouchScreen
