1. Настройка IP на тъчскрина.
Настройката на IP, Subnet и Gateway на тъчскрина става от системното меню на устройството. След задаване на съответните настройки би трябвало да се появи пинг към устройството.

2. Настройка на IP на контролера, с който тъчскрина ще комуникира.
Настройката на IP на контролера, с който устройството ще комуникира става чрез софтуера за програмиране на тъчскрина - CP400 Soft.
- Меню Application -> Workstation Setup
- В диалоговия прозорец изберете таб Connection

- Бутон Add

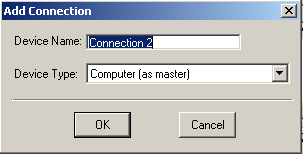

- Изберете име на устройството и вида на PLC-то с което ще се осъществява връзка -> OK

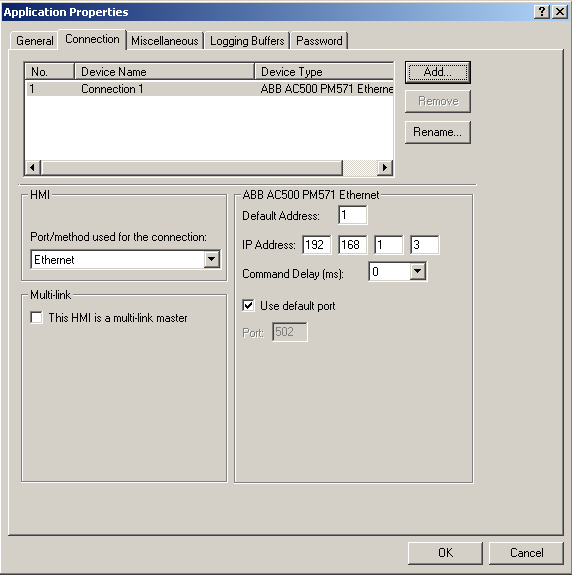

- В диалоговия прозорец Application Properties, от падащото меню Port/method used for the the connection изберете вида връзка, който ще се ползва (в случая - Ethernet)
- В дясното поле "AC500 PM5XX Ethernet" въведете IP-то на контролера, с който ще се осъществява комуникацията (вж. PLC IP Setup). -> ОК
- Application -> Compile
- Application -> Download firmware and application

На този етап двете устройства са конфигурирани и готови да работят съвместно.

Следваща стъпка -> Конфигуриране на променливи (CoDeSys)
